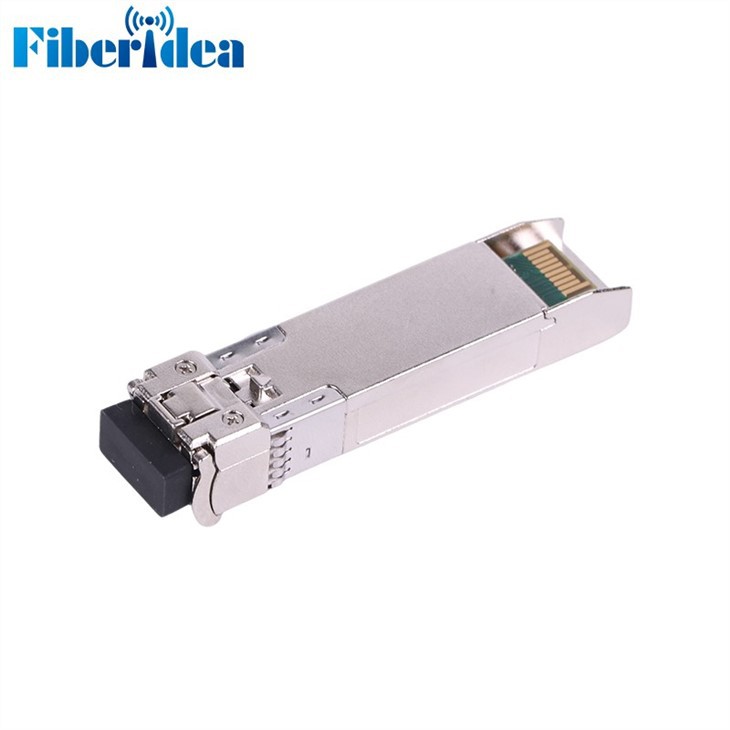

10Gbps 1310nm 20km LC SFP ditambah
SFP plus transceiver adalah modul berkinerja tinggi dan hemat biaya yang mendukung kecepatan data 10Gbps dan jarak transmisi 20km dengan SMF. Transceiver terdiri dari tiga bagian: pemancar laser DFB, fotodioda PIN yang terintegrasi dengan preamplifier trans-impedansi (TIA) dan unit kontrol MCU. Semua modul memenuhi persyaratan keselamatan laser kelas I. Transceiver kompatibel dengan SFP Multi-Source Agreement dan fungsi diagnostik digital SFF-8472.
Karakteristik optik
|
|
Satuan |
Nilai |
|
Jangkauan Operasi |
m |
10K |
|
Mengirimkan |
||
|
Panjang gelombang tengah (rentang) |
nm |
1260 -1355 |
|
Rasio Penekanan Mode Samping (min) |
dB |
30 |
|
Meluncurkan kekuatan |
||
|
– maksimal |
dBm |
ditambah 0.5 |
|
– minimal |
dBm |
-8.2 Catatan1 |
|
OM |
dBm |
-5.2 |
|
OMA-TDP (mnt) |
dBm |
-6.2 |
|
Denda pemancar dan dispersi |
dB |
0 Catatan4 |
|
Daya peluncuran rata-rata pemancar OFF (maks) |
dBm |
-30 |
|
Rasio kepunahan (min) |
dB |
3.5 Catatan2 |
|
RIN12 OMA (maks) |
dB/Hz |
-128 |
|
Toleransi Kerugian Pengembalian Optik (min) |
dB |
12 |
|
Penerima |
||
|
Panjang gelombang tengah (rentang) |
nm |
1260-1355 |
|
Menerima beban berlebih (maks) dalam daya rata-rata1 |
dBm |
0.5 |
|
Terima sensitivitas (min) dalam daya rata-rata1 |
dBm |
-14.4 Catatan3 (10 km) |
|
dBm |
-13.4 Notes3 (20km) |
|
|
Sensitivitas penerima (maks) dalam OMA (catatan kaki 2) |
dBm |
-12.6 Catatan3 (10 km) |
|
dBm |
-11.6 Notes3 (20km) |
|
|
Refleksi Penerima (maks) |
dB |
-12 |
|
Sensitivitas penerima yang ditekankan (maks) di OMA2 |
dBm |
-10.3 |
|
Penalti penutupan mata vertikal (min)3 |
dB |
2.2 |
|
Ketegangan mata jitter (min)2 |
UIp-p |
0.7 |
|
Menerima frekuensi batas atas listrik 3dB (maks) |
GHz |
12.3 |
|
Daya penerima (kerusakan, Maks) |
dBm |
1.5 |
Karakteristik listrik
|
Parameter |
Simbol |
Min. |
Khas |
Maks |
Satuan |
Catatan |
|
Kecepatan Data |
|
- |
10.3125 |
- |
Gbps |
|
|
Konsumsi daya |
|
- |
1200 |
1500 |
mW |
|
|
Pemancar |
||||||
|
Toleransi Tegangan Output Berakhir Tunggal |
|
-0.3 |
- |
4.0 |
V |
|
|
C toleransi tegangan mode umum |
|
15 |
- |
- |
mV |
|
|
Tegangan Diff Input Tx |
VI |
400 |
|
1600 |
mV |
|
|
Kesalahan Tx |
VoL |
-0.3 |
|
0.4 |
V |
Di 0.7mA |
|
Jitter Masukan Bergantung Data |
DDJ |
|
|
0.10 |
UI |
|
|
Input Data Jitter Total |
TJ |
|
|
0.28 |
UI |
|
|
Penerima |
||||||
|
Toleransi Tegangan Output Berakhir Tunggal |
|
-0.3 |
- |
4.0 |
V |
|
|
Tegangan Diff Keluaran Rx |
Vo |
300 |
|
850 |
mV |
|
|
Rx Keluaran Waktu Naik dan Turun |
Tr/Tf |
30 |
|
|
ps |
20 persen sampai 80 persen |
|
Jitter Total |
TJ |
|
|
0.70 |
UI |
|
|
Jitter Deterministik |
DJ |
|
|
0.42 |
UI |
|
